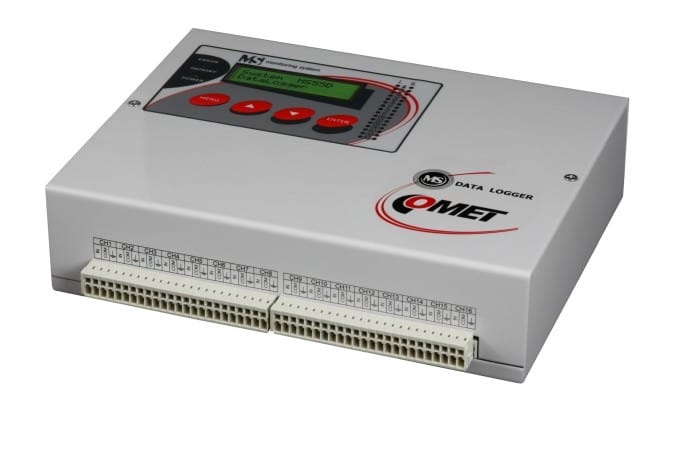

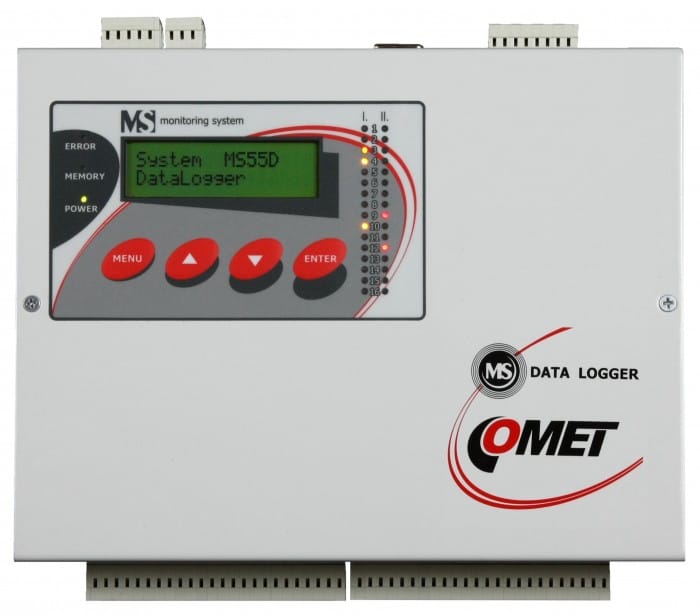

Adatgyűjtő, 16-csatornás
Komplett megoldás hőmérséklet, páratartalom és más értékek monitoringjára.
Szállítási terjedelem:
- Kalibrációs műbizonylat. A kalibrációs műbizonylat, ha a felhasználó által a bemeneti konfiguráció előre nincs meghatározva, 4-20 mA bemenetre készül mind a 16 csatornára. Ha a felhasználó a bemeneti konfigurációt megadja, úgy a kalibráció ennek megfelelően - de max. egy tartományra - valamennyi csatornánál.
Külön rendelésre más tartományokra is készülhet kalibrálás.
-
TermékkódMS55D
-
Garancia3 év
Műszaki adatok
Mért paraméter
'cyclic' - ha a memória megtelt, a régi adatok felülíródnak újakkal
Parameters of inputs
Jellemzők
Amit az adatgyűjtő nyújt:
- 1...16 bemeneti jel mérése és feldolgozása
- időbélyeg hozzárendelése a mért értékekhez
- riasztási állapotok létrehozása
- a létrehozott riasztások alapján más műveletek megvalósítása (hang-, vizuális jelzés, relékimenetek vezérlése, SMS küldése, telefonhívó működtetése, üzenetek küldése különböző protokollokkal Ethernet interfészen keresztül, stb.)
- a mért értkek és állapotok online megjelenítése
- független hiszterézis és késleltetés beállítás csatornánként külön-külön
- négy riasztási feltétel beállítása csatornánként külön-külön
Alkalmazások:

Épületfelügyet - A hőmérséklet, a páratartalom, a légköri nyomás és a CO2 mérésére szolgáló műszereink ezen iparágvezető megoldások szerves részét képezik.

Adatközpontok és szerverszobák - Hőmérséklet és páratartalom, vízbetörés, ajtó-(ablak) nyitás, -zárás, mozgás és füst monitoring adatközpontokban, rackszekrényekben. SNMP monitoring, távriasztás emailben és Syslog-al.

(CO2) és egyéb kritikus paraméterek regisztrálása a GLP, vagy GMP előírásokkal összefüggésben.

Ipar és gyártási folyamatok - Hőmérséklet és páratartalom monitoring az élelmiszeriparban, gyógyszeriparban, légterekben, stb.

Élelmiszeripar - A kritikus folyamatok monitoringja a HACCP szabvány szerint az előre nem várt - az áruk romlásához vezető - események azonnali értesítésével.

Folyamatok regisztrálása és nyomon követése, különböző paraméterek regisztrálása.
Közös csatlakozási lehetőségek:

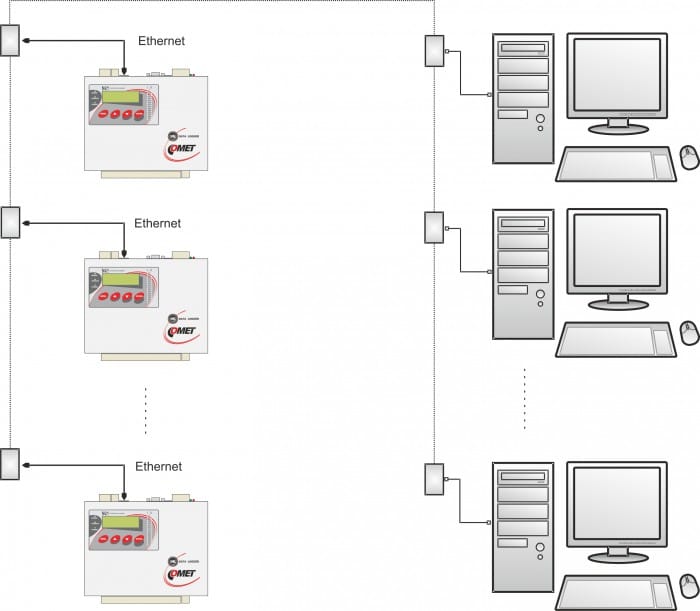

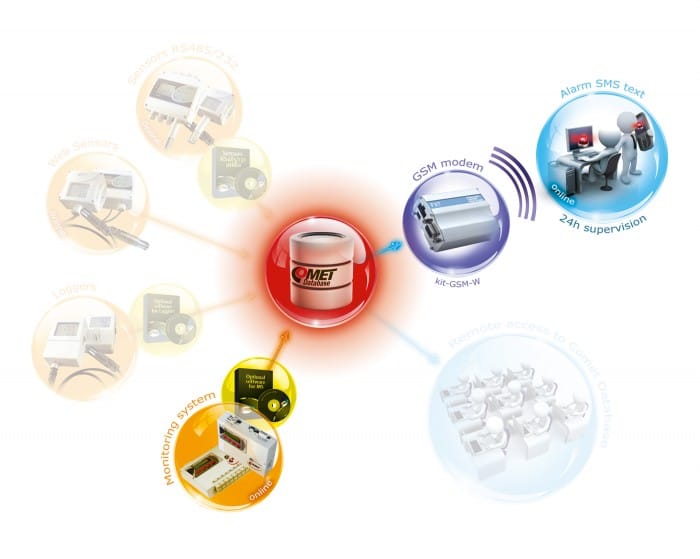

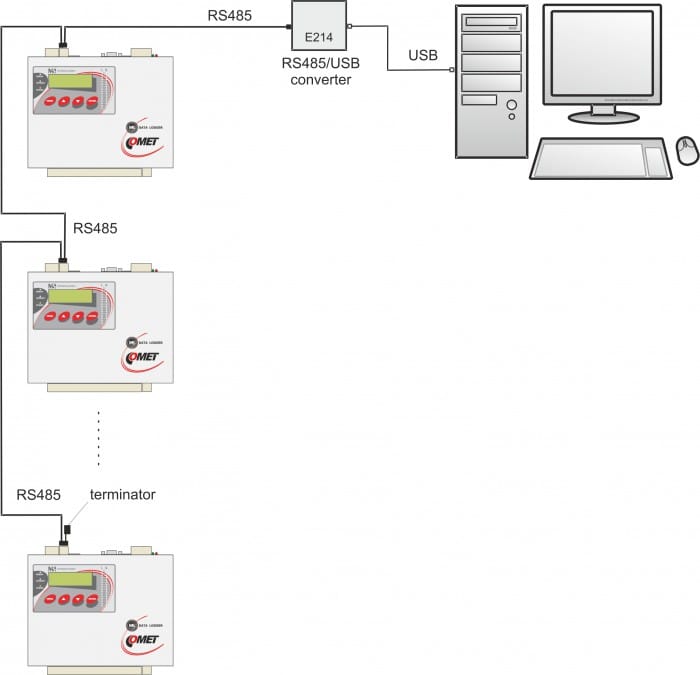

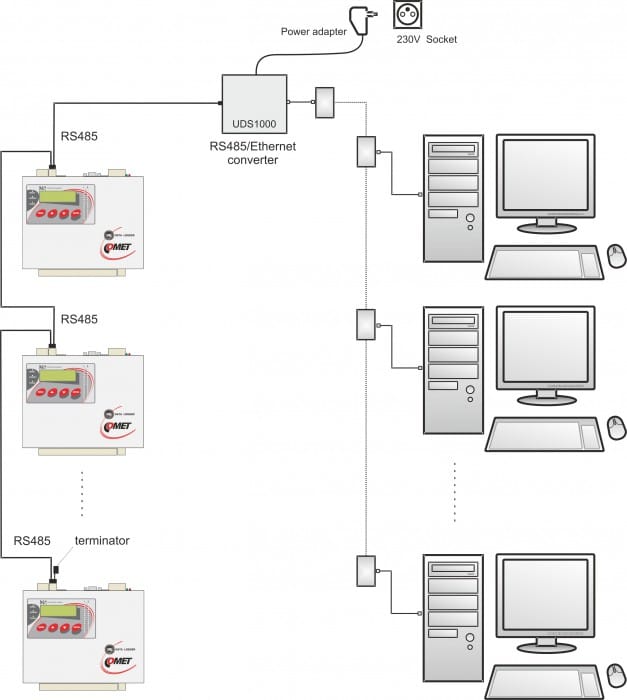

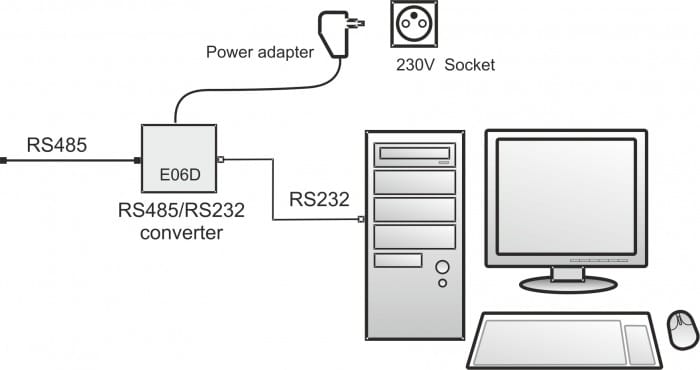

Az MS felügyeleti rendszert szinte minden kívánt mérési alkalmazáshoz konfigurálhatjuk. A szenzorokat csillagban és sorosan is csatlakoztathatjuk az adatgyűjtőhöz. A kettő kombinációja is lehetséges. Az MS felügyeleti rendszert széles körű kommunikációs interfészek jellemzik, mint például az RS232, az RS485, az USB, az Ethernet és a GSM vagy GPRS modem. A Wi-Fi routereknek köszönhetően több MS mérési rendszer vezeték nélkül csatlakoztatható a hálózathoz.
MS55D bemeneti paraméterei
A felhasználó kiválaszthatja az MS monitoring rendszerbe illeszthető bemeneti hardver modulokat. A moduláris kialakítás lehetővé teszi számára, hogy különböző bemeneti modullal induljon el, és később bővítse a rendszert. A csillaggal (*) jelölt bemenetek galvanikus leválasztással rendelkeznek.
Mért paraméter | Modul típusa | Tartomány | Pontosság (FS=teljes skálára) |
Megjegyzés | |
áram | DC | A0 | 4...20 mA | ±0,1 % FS | 2-vezetékes huroktáplálású távadókhoz, aktív kb. 21 V DC táplálást biztosít (pl. COMET hőmérséklet és páreatartalom távadókhoz |
csak galvanikus elválasztás nélkül | |||||
A1* | 4...20 mA | passzív áram mérésére, Rin = 14 Ohm | |||
B0* | 0...20 mA | bemeneti ellenállás Rin = 0,04 Ohm | |||
B1* | 0...1 A | bemeneti ellenállás Rin = 0,04 Ohm | |||
B2* | 0...5 A | ||||
AC | C0 | 0...20 mA | ±1 % FS | galvanikus elválasztás, 50 Hz-es színuszos jel, bemeneti ellenállás Rin=0,04...14 Ohm |
|
C1 | 0...1 A | ±1 % FS |
|||
C2 | 0...5 A | ||||
feszültség |
DC | D0* | 0...100 mV | ±0,1 % FS |
bemeneti ellenállás Rin=0,9...10 MOhm |
D1* | 0...1 V | ||||
D2* | 0...10 V | ||||
D4* | 0...75 V | ||||
D5* | -10V..+10 V | ±0,1 % FS (± 20 mV) | |||
AC | E0 | 0...100 mV | ±1 % FS |
csak galvanikus elválasztással, 50 Hz-es színuszos jel, bemeneti ellenállás Rin=0,7...10 Mohm |
|
E1 | 0...1 V | ||||
E2 | 0...10 V | ||||
E4 | 0...50 V | ||||
ellenállás | F* | megadható | ±0,1 % FS | 2-vezetékes csatlakozás | |
Pt és Ni hőérzékelők | Ni1000 | J* | -50...+250°C |
±0,2°C (-50... 100°C között) |
Ni1000/6180 ppm, 2-vezetékes csatlakozás |
±0,2 % MH (100...250°C között) | kb. 0,25 mA áram folyamatos mérése | ||||
Pt100 | K* | -140... +600°C | ±0,2°C (-140...+100°C között) | Pt100/3850 ppm, 2-vezetékes csatlakozás | |
±0,2 % MH (+100...+600°C között) | kb. 2 mA áram folyamatos mérése | ||||
Pt1000 | K1* | -140...+600°C | ±0,2°C (-140...+100°C között) | Pt100/3850 ppm, 2-vezetékes csatlakozás | |
±0,2 % MH (+100...+600°C között) | kb. 0,2 mA áram folyamatos mérése | ||||
Pt1000 | K3 | -10...+50°C | ±0,06°C | Pt100/3850 ppm, 2-vezetékes csatlakozás | |
kb. 0,2 mA áram folyamatos mérése | |||||
hőelemek | K (NiCr-Ni) | N* | -70...+1300°C | ±0,3 % MH + 1,5°C | linearizált, hidegpont kompenzálás, az adatgyűjtőt az ajánlott pozícióban kell üzemeltetni |
T (Cu-CuNi) | T* | -200...+400°C | |||
J (Fe-Co) | O* | -200...750°C | |||
S (Pt10%Rh-Pt) | P* | 0...1700°C | ±0,3 % MH +1,5°C (200...1700°C) | ||
B (Pt30%Rh-Pt) | Q* | 100...1800°C | ±0,3 % MH+1,0°C (300...1800°C között) | linearizált, hidegpont kompenzálás | |
bináris jel | potenciál mentes kontaktus | S* | binaris jel | záró kontaktus ellenállása max. 1000 Ohm | |
minimum duration for recording is 200 ms | |||||
feszültség, galvanikus leválasztás | S1 | binaris jel |
"H" bemeneti feszültségszint 3...30 V DC @ max. 9 mA | ||
minimum duration for recording is 200 ms | |||||
galvanikus elválasztás | |||||
impulzus számlálás | feszültség, galvanikus leválasztás | CTU | 31 bit, 5 kHz max. | számláló állapot változtatási feszültség 3...24 V DC | |
szünetmentes táplálás, filter bouncing | |||||
galvanikus elválasztás | |||||
feszültség, galvanikus leválasztás, open connector | CTK | 31 bit, 5 kHz max. | záró kontaktus ellenállása max. 10 kOhm | ||
nyitó kontaktus ellenállása min. 25 kOhm | |||||
szünetmentes táplálás, filter bouncing | |||||
frekvencia | bemeneti feszültségjel mérése, galvanikus leválasztás | FU | 0...5 kHz | ±(0,2 % MH + 1 Hz) | "H" bemeneti feszültségszint 3...24 V DC @ 7 mA |
bemeneti impulzushossz: min. 30 µs | |||||
1 Hz felbontás | galvanikus elválasztás | ||||
frekvencia kapcsoló kontaktus mérése, galvanikusan nem leválasztott |
FK | 0...5 kHz | ±(0,2 % MH + 1 Hz) |
záró kontaktus ellenállása max. 10 kOhm | |
nyitó kontaktus ellenállása max. 250 kOhm | |||||
1 Hz felbontás | bemeneti impulzushossz: min. 30 µs | ||||
RS485 | RS485 soros bemeneti jelbemenet | RP | digitális átvitel | Modbus RTU or Advantech bemenet támogatott | |
a csatlakoztatott eszközök azonos kommunikációs paraméterekkel rendelkezzenek | |||||
max. 16 eszközt kezel | |||||
galvanikus elválasztás, az MS több RP modullal felszerelhető |
Főbb jellemzők:
● szoftver adatelemzésre PC-n
